Schaltpläne zur
Modelleisenbahnanlage Spur H0
Zur Steuerung der Märklin-Digital Anlage werden verschiedene
Komponenten benötigt
Genannt seien hier nur folgende:
- Booster, Trafo, Central-Unit, Fahrpult,
Memory, Interface
- Weichen- und Lichtsignaldecoder
- Relaisdecoder zum Schalten von
Beleuchtungen und Gleisabschnitten
- Rückmeldedecoder für die Auswertung
durch Memory oder Interface und Computer
- verschiedene Netzteile für
unterschiedliche Gleich- oder Wechselspannungen
Und da diese Komponenten nicht immer gerade billig sind und ich sie in
Modultechnik haben möchte, baue ich mir einige selber. Ich stelle daher
diese Schaltpläne für die Elektroniker unter ihnen hier in lockerer
Folge zur Verfügung. Wer ein wenig von Elektronik versteht und mit dem
Lötkolben usw. umgehen kann, der kann sehr viel Geld sparen, wenn er
nicht gerade zwei linke Hände sein eigen nennt. Auch die sogenannten
"gedruckten Schaltungen" entwerfe ich selber und stelle die
Platinen in Foto-Ätztechnik her.
Rechtlicher Hinweis zu
den nachfolgenden Schaltplänen usw.
Für die Richtigkeit der Schaltpläne und deren Funktionalität kann
ich jedoch keine Gewähr übernehmen, obwohl auf meiner Anlage alles zur
vollsten Zufriedenheit funktioniert. Auch für eventuelle Schäden,
die durch die Benutzung der Schaltpläne usw. entstehen sollten, kann ich
keine Haftung oder dergleichen übernehmen.
Dies gilt auch für die von mir gelieferten Platinen und Bausätze. Die
Fertigmodule sind jedoch geprüft und funktionieren bei ordnungsgemäßem
Anschluss einwandfrei. Eine weitergehende Haftung bei der Benutzung kann
ich jedoch aus rechtlichen Gründen nicht übernehmen.
Sehr wichtige Hinweise zu meinen Elektronikprodukten!
Elektronikteile gehören nicht in den Hausmüll
Alle
von mir gelieferten Elektronik-Produkte der kabasoft-computing Serie, dürfen
am Ende ihrer Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern müssen an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol
auf dem Produkt, den Bauanleitungen oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wieder-verwendung, der stofflichen Verwertung oder anderen Formen der
Verwertung von Altgeräten leisten Sie einen wich-tigen Beitrag zum Schutze
unserer Umwelt.
Bitte erfragen Sie bei Ihrer Gemeindeverwaltung die zuständige
Entsorgungsstelle.
Die neue -
kabasoft-computing Serie
Wegen der großen Nachfrage, habe ich nunmehr die Platinen der
nachfolgenden Schaltungen von der Industrie in Profi-Qualität mit
Lötstopplack und doppelseitigem Layout herstellen lassen. Sie können die
Bausätze oder Fertigmodule über meinen Internetshop
beziehen.
Die Besonderheiten der kabasoft-computing Serie sind .....
- der modulare Aufbau mit Grundplatine und
steckbarem Elektronik-Modul
- geringer Platzbedarf bei der Montage an
oder unter der Modellbahnanlage gerade bei den Rückmeldedecodern
KC88
- servicefreundlich durch das steckbare
System
- reparaturfreundlich durch die steckbaren
IC's
- Wahl zwischen interner und externer
Spannungsversorgung bei den Weichendecodern KC83 und den Lichtsignaldecodern KC13
- rückstellende Sicherung bei den
Weichendecodern zum Schutz der Weichenspulen
- Weichendecoder KC83 kompatibel zum
Märklin Motorola-System
- Lichtsignaldecoder KC13 zur direkten
Ansteuerung von bis zu 4 Lichtsignalen mit LED im Märklin
Motorola-System
- nur wenige S88-Buskabel zur Verbindung
von KC88 Rückmeldemodulen und Zentrale bzw. untereinander
- eine Power-LED signalisiert den
richtigen Anschluss der Grundplatine an den S88 Bus der Zentrale
- kostengünstig

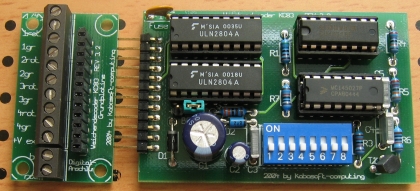

| 1. Weichendecoder KC83 - (MM-Format)
|
 |
|

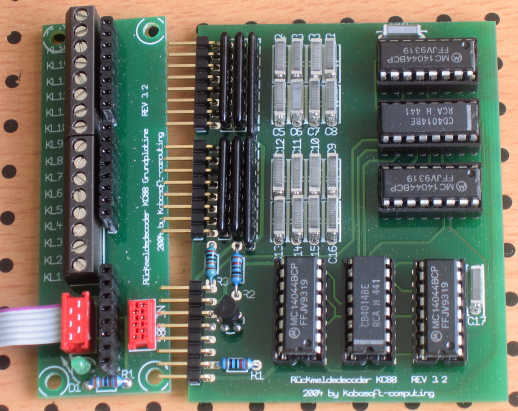

| 2. Rückmeldedecoder KC88 - (S88 Bus-System)
|
|
|

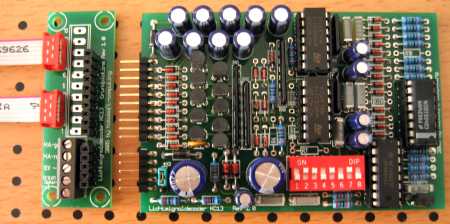

| 3. Lichtsignaldecoder KC13 - (MM-Format) |
|
|

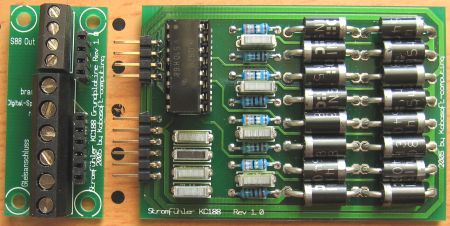

| 4. Stromfühler KC188 - (S88 Bus-System)
|
|
|

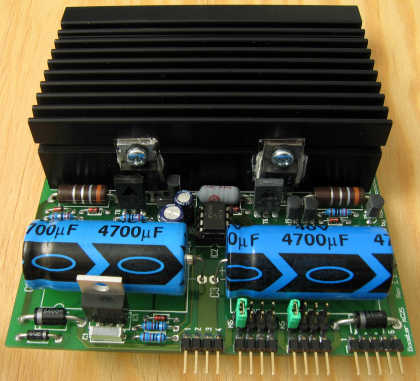

| 5. Booster KC25 - (MM- und DCC-Format) |
|
 |
|
|
|
|
|
|
|
