Schaltpläne zur Modelleisenbahnanlage Spur H0

2a. Rückmeldedecoder KC88 - aus der kabasoft-computing Serie

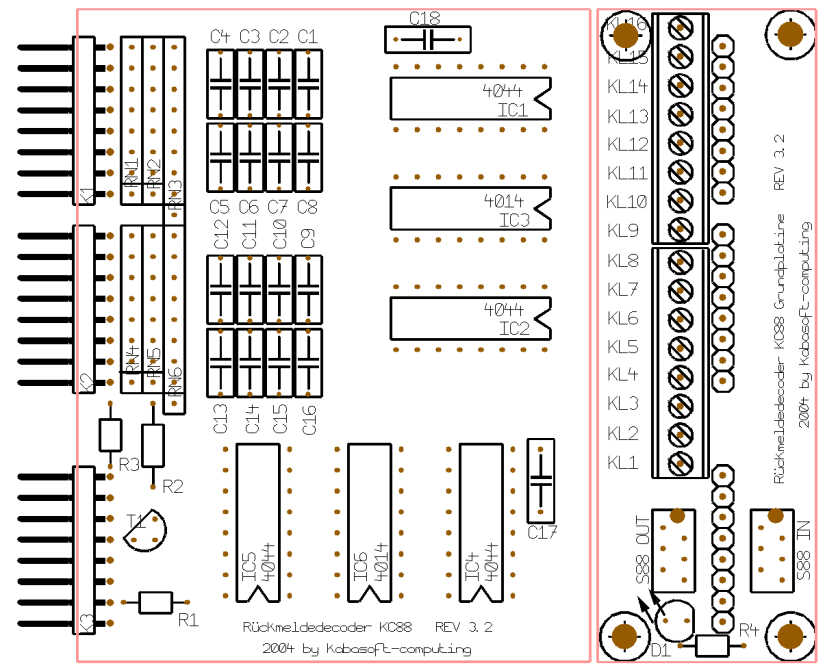

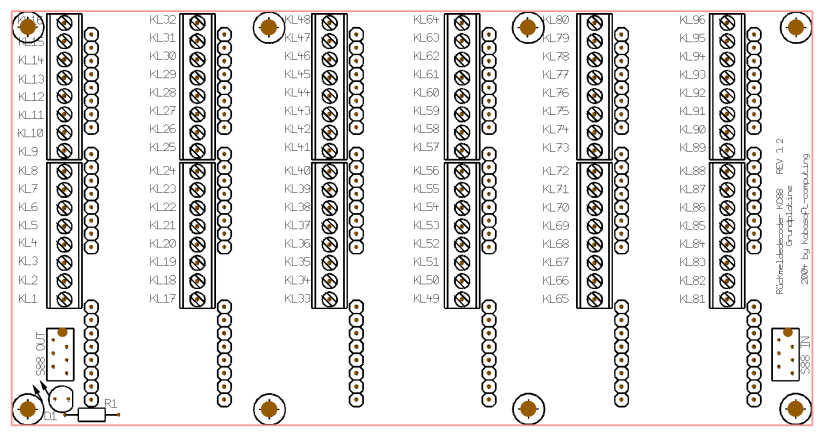

Die Bestückungsseite des Rückmeldedecoders und der kleinen und großen Grundplatine sehen Sie hier.

Sie können sowohl die kleine Grundplatine, als auch die große unter der Modellbahnplatte montieren. Wenn Sie jedoch viele Rückmeldekontakte auswerten müssen, so ist die große von Vorteil. Mit dem HSI 88 von LDT können Sie auch sehr schön 3 Bus-Stränge mit insgesamt 31 Rückmeldedecodern aufbauen. In jedem Bus-Strang montieren Sie bis zu 2 große Grundplatinen hintereinander. Sie benötigen für den Komplettausbau nur insgesamt 6 Buskabel zwischen HSI 88 und Grundplatinen.

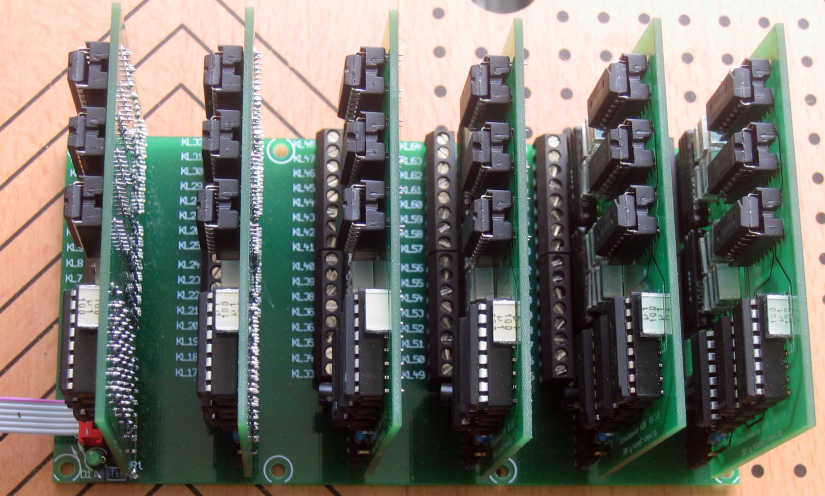

Hier sehen Sie den fertigen Rückmeldedecoder mit der kleinen Grundplatine. An den beiden roten Buchsenleisten wird das S88 Bus-Kabel angeschlossen. Das rot markierte Kabel ist der Anschluss 1 vom S88 Bus. Bei richtigem Anschluss leuchtet die grüne Power-LED links unten. Und wenn Sie viele Rückmeldekontakte anschließen müssen, so ist die große Grundplatine, wie im unteren Bild zu sehen, die sinnvollste und kostengünstigste Variante. Die Buskabel entfallen zwischen den bis zu 6 Rückmeldedecodern, da sie auf der Grundplatine vorhanden sind. Sie können den kompletten Rückmeldedecoder mit kleiner Grundplatine von mir als Bausatz für 17,50 EUR oder geprüftes Fertigmodul für 24,40 EUR erhalten. Der unten abgebildete 6-fache Rückmeldedecoder kostet als Bausatz 93,70 EUR und als geprüftes Fertigmodul 128,80 EUR. Weitere Preisangaben finden Sie in meinem Shop, wo Sie direkt die gewünschte Stückzahl bestellen können.

Eine ausführliche Bauanleitung finden Sie hier.
