Schaltpläne zur Modelleisenbahnanlage Spur H0

3b. Lichtsignaldecoder KC13 - aus der kabasoft-computing Serie

Mit dem Lichtsignaldecoder KC13 können die verschiedensten Lichtsignale angeschlossen werden, sofern sie mit LED und gemeinsamer Kathode betrieben werden.

Eine kleine Auswahl der möglichen Signalbilder sehen Sie hier.

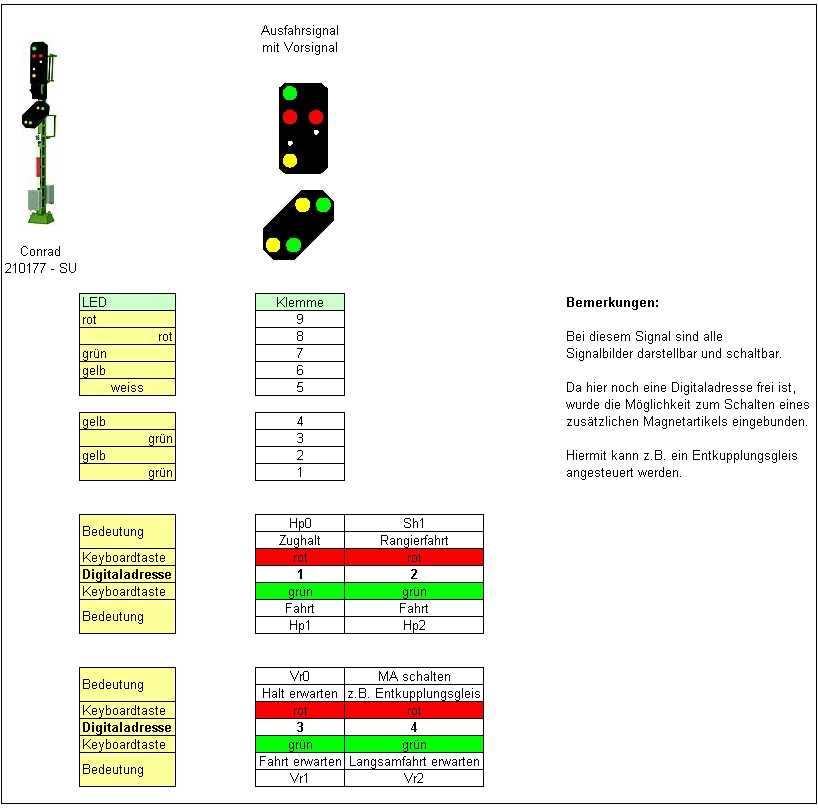

Ausfahrsignal mit Vorsignal am gleichen Mast

4 Blocksignale ohne Vorsignale

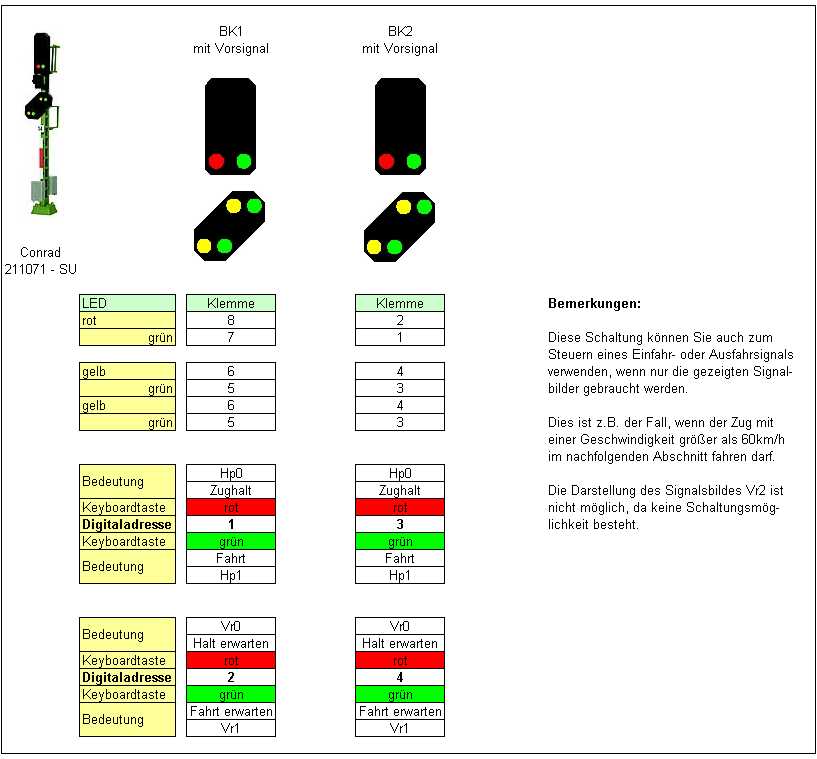

2 Blocksignale mit Vorsignal

Weitere Schaltungsmöglichkeiten finden Sie in der sehr ausführlichen Bauanleitung, die Sie hier herunterladen können.

Zur Steuerung der Anlage benutze ich das Programm Win-DigiPet 2015, da hiermit sehr leicht eine Steuerung der Anlage vorgenommen werden kann. Hier kann sowohl manuell als auch automatisch im Automatik- oder Fahrplanbetrieb gefahren werden und als Krönung das alles auch gleichzeitig.

Als Beta-Tester helfe ich bei der Weiterentwicklung des Programmes tatkräftig mit und so wurden von mir auch die Handbücher für die Win-Digipet Version 9.x und Win-Digipet 2012 geschrieben.
