3a. Lichtsignaldecoder KC13 - aus der kabasoft-computing Serie

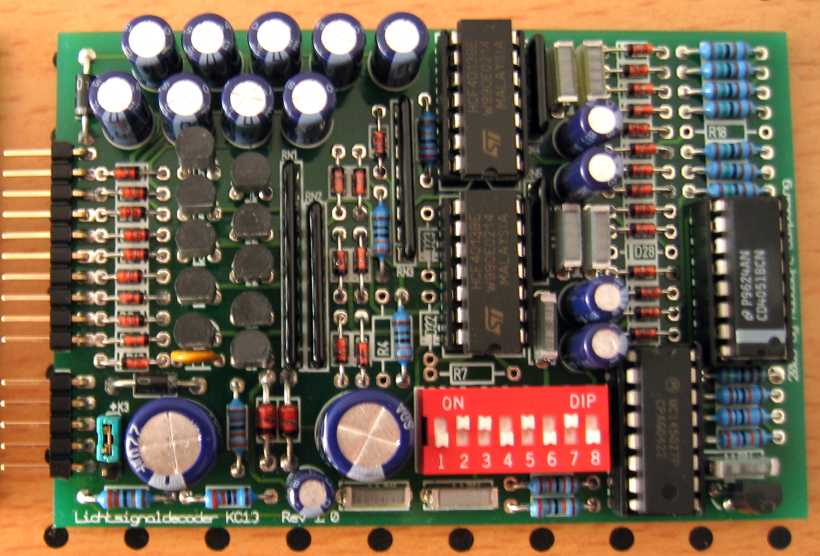

Hier sehen Sie den Lichtsignaldecoder KC13 mit der Bestückung für ein Ausfahrsignal mit Vorsignal am gleichen Mast.

Für die verschiedenen Signalbilder kann der Lichtsignaldecoder KC13 sehr flexibel bestückt und angepasst werden.

Da unter oder an der Modellbahnanlage die unterschiedlichsten Montageplätze erforderlich werden können, wurde hierauf besonderes Augenmerk gerichtet. Daher gibt es die verschiedensten Verbindungsmöglichkeiten für den Lichtsignaldecoder und die montierten Lichtsignale.
In den beiden nachfolgenden Bildern sehen Sie die wohl an meisten verwendete Verbindungsmöglichkeit.

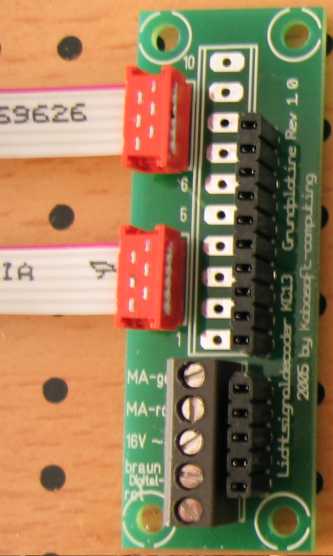

Der Lichtsignaldecoder wird in die im linken Bild zu sehende Grundplatine gesteckt. Von dort erfolgt die Verbindung zur im rechten Bild zu sehenden Lichtsignalplatine mit zwei 6-poligen Flachbandkabeln. Diese können in jeder beliebigen Länge hergestellt werden und die Verdrahtung ist dadurch sehr vereinfacht worden.
Die Spannungszuführung für den Lichtsignaldecoder erfolgt über die im linken Bild zu sehende 5-polige Schraubklemme. Auch ein eventuell noch zu schaltender Magnetartikel (z. B. Entkupplungsgleis) wird an den beiden Klemmen MA-gelb und MA-rot angeschlossen. An die beiden unteren Schraubklemmen wird die Digitalspannung (braun und rot) angeschlossen, während die externe Spannung von 16V ~ an der mittleren Schraub-klemme angeschlossen wird. Bei externer Spannungsversorgung wird fast kein Digitalstrom verbraucht.
Achten Sie aber bitte bei externer Spannungsversorgung auf eine gemeinsame Masse der gesamten Modellbahnanlage.

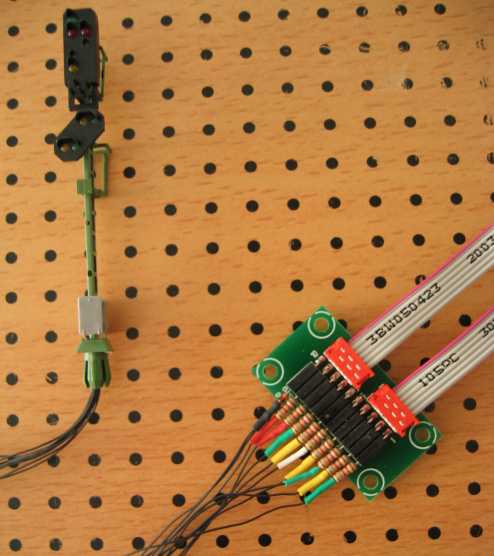

Im rechten Bild ist das Lichtsignal mit den 10 Kabeln und den Anschlusswiderständen und der Gleichrichterdiode (oben schwarz mit Schrumpf-schlauch versehen) zu sehen. Die Widerstandsanschlussdrähte werden auf ein passendes Maß gekürzt und können so ganz leicht in die 10-polige Buchsenleiste der kleinen Lichtsignalgrundplatine gesteckt werden und müssen nicht festgeschraubt werden, da oft der Platz unter der Modellbahnanlage in der Nähe des montierten Lichtsignals nicht ausreichend ist, um bequem mit dem Schraubendreher zu arbeiten. Bei ganz geringen Platzverhältnissen kann auch die Lichtsignalplatine geklebt werden.

Selbstverständlich können die Kabel des Lichtsignals auch bei entsprechenden Platzverhältnissen direkt in die dann zu montierende 10-polige obere Schraubklemme geführt und befestigt werden.

Sie können den kompletten Lichtsignaldecoder mit Grundplatine (siehe Bild ganz oben und oben links) von mir als Bausatz für 25,00 EUR oder geprüftes Fertigmodul für 32,50 EUR erhalten.
Auch die Verbindungskabel und weitere verschiedene Lichtsignalplatinen (siehe Bild oben rechts) können von mir geliefert werden, wenn Lichtsignal und Lichtsignaldecoder entfernt voneinander montiert werden müssen (Platzverhältnisse unter der Modellbahnanlage).

Weitere Preisangaben finden Sie in meinem Shop, wo Sie direkt die gewünschte Stückzahl bestellen können.
