Workshops zur Modellbahnsteuerung mit Win-Digipet

8a. erstes Fahren mit der erstellten Automatik

Die Lösung hatte ich ja schon in dem Workshop mit dem Stellen + Fahren angekündigt. Sie müssen das Gleisbild ändern, die FS'en und den AK anpassen.

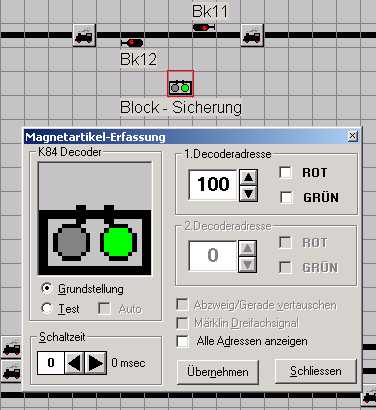

Sie wechseln wieder in den Gleisbild-Editor und ändern das Gleisbild entsprechend dem linken Bildausschnitt  Sie platzieren einen virtuellen Schalter in Form eines K84-Decoders im Gleisbild und fügen eine entsprechende Beschriftung ein, damit sie später auch noch wissen, wofür dieser Schalter ist. Danach vergeben sie eine virtuelle Magnetartikel-Adresse (hier z.B. die 100) und stellen die Grundstellung auf grün, denn bei grün sollen die Züge später fahren und bei rot halten.  Bei ROT und GRÜN brauchen sie keinen Haken zu setzen, es funktioniert auch ohne. Mit Übernehmen wird der Eintrag gespeichert. Nach dem Ändern verlassen sie den Gleisbildeditor mit Speichern und gelangen wieder ins Hauptprogramm von Win-Digipet Hier müssen sie nun die FS'en mit der ID 22 bis 31 anpassen, damit dieser Schalter eine Funktion erhält.

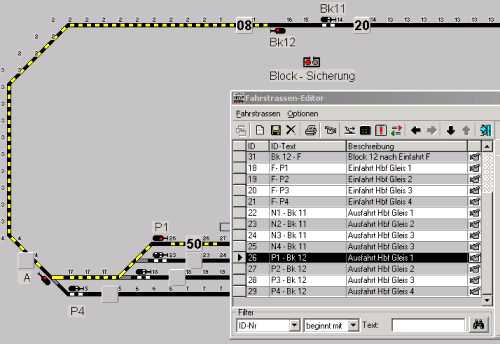

		Sie rufen den FS-Editor auf und ändern die FS'en. Nach der Auswahl der FS (hier die FS 26) klicken sie auf den Button mit dem Kamera-Symbol und zeichnen den gerade erstellten Schalter in der Stellung rot auf, speichern und führen dies bei den FS 22 bis 29 in gleicher Weise durch. Durch diese Änderungen in den FS'en wird immer beim Stellen der FS der Schalter auf rot gesetzt und ein weitere Zug kann nicht fahren. Sie müssen daher den Schalter irgendwann wieder auf grün stellen, damit ein nächster Zug fahren kann.

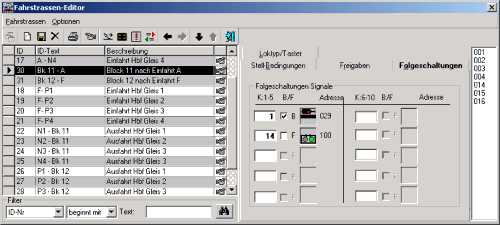

		Dies erledigen sie bei den FS'en mit der ID 30 und 31. Bei der FS mit der ID 30 tragen sie in den Folgeschaltungen den Kontakt 14 ein, setzen keinen Haken und ziehen mit der Maus den Schalter in das Feld daneben. Sie sehen das Beispiel im linken Bild. Bei der FS mit der ID 31 verfahren sie in gleicher Weise, nur das dort der RMK 1 eingetragen wird.  Der Zug schaltet also, genau wie die 1.Teilstreckenfreigabe, den Schalter wieder auf grün und ein nächster Zug könnte fahren.

Diese Änderungen reichen aber noch nicht aus, um den AK reibungslos zu steuern. Sie müssen auch den AK noch ein wenig modifizieren.

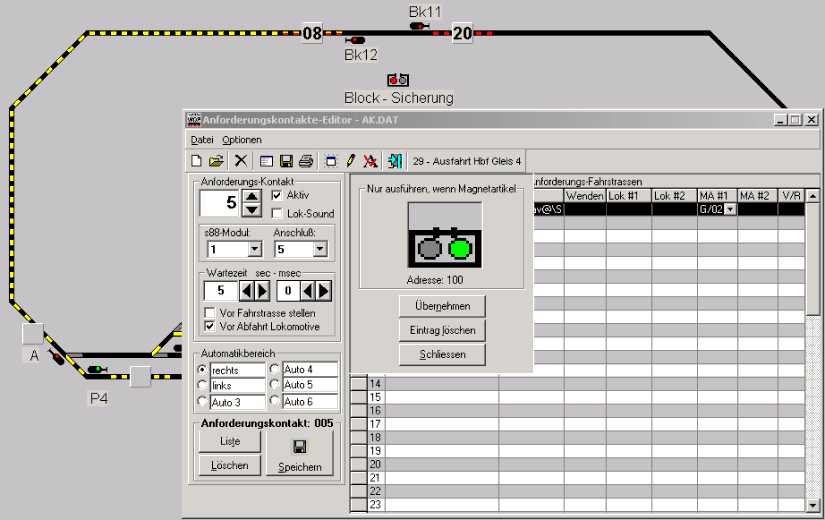

Als ersten Kontakt ändern sie den Anforderungs-Kontakt 5, hier wird die Ausfahrt aus Gleis 4 gestellt. Damit der Zug nur fahren kann, wenn der Schalter der Block-Sicherung auf grün steht, klicken sie im Feld MA #1 auf den kleinen Pfeil nach unten und es öffnet sich ein kleines Fenster mit dem Text Nur ausführen, wenn Magnetartikel und dorthin ziehen sie mit der Maus das Schaltersymbol der Block-Sicherung und achten darauf, dass der Schalter wie im nachfolgenden Bild grün ist. Mit der Schaltfläche Übernehmen wird der Eintrag übernommen und ins Feld MA #1 eingetragen. Mit Speichern sichern sie anschließend ihre Änderung.

Bei den weiteren Ausfahrt-Kontakten 10, 18, 21, 23, 25, 26 und 28 verfahren sie in gleicher Weise. Durch diese Änderungen dürfte nun der AK ohne Patt-Situation funktionieren, probieren sie es aus.

Wenn sie den AK-Betrieb gestartet haben und kein Zug fährt, so ist die Block-Sicherung mit dem Schalter noch auf rot gestellt, ein Klick auf den Schalter ändert die Schalterstellung, und die Züge können fahren.

Die Patt-Situation ist jetzt zwar gelöst, aber ein weiteres Problem haben sie trotzdem noch. Wenn sie ohne Zufallsgenerator starten, so starten als Erstes die Züge im Links-Verkehr, weil der RMK 10 als erster RMK abgefragt und ausgewertet wird. Durch die Block-Sicherung kann jetzt kein Zug im Rechts-Verkehr starten und der zweite Zug im Links-Verkehr fährt hinterher. Nach der Ankunft des ersten Zuges in Gleis 4 startet dieser ebenfalls wieder, weil der zweite Zug im Links-Verkehr noch auf der Strecke unterwegs ist. Und so geht es munter weiter. Haben sie den AK mit Zufallsgenerator gestartet, so könnte auch der Rechts-Verkehr als Erster gestartet sein, und dabei bleibt es dann auch, denn das für den Links-Verkehr genannte gilt für den Rechts-Verkehr sinngemäß.

So kann es also auch nicht bleiben, denn sie möchten, dass die Züge sich in der Richtung auch abwechseln. Wie sie dies Problem nun lösen, erfahren sie auf der nächsten Seite.
