Workshops zur Modellbahnsteuerung mit Win-Digipet

11. Externes Gleisbildstellpult für die Steuerung der Modellbahn in Verbindung mit dem AK

Bei manchem Modelleisenbahner kommt der Wunsch auf, die Modellbahn nicht nur mit Maus und Tastatur am Computer zu steuern. Er möchte gern ein Gleisbildstellpult sein eigen nennen und die Modellbahn, wie im Großbetrieb, mit Start- und Zieltasten bedienen

Hierzu muss man sich natürlich als Erstes einmal auf dem PC mit Win-Digipet ein Gleisbild seiner Modellanlage erstellen und die entsprechenden Fahrstraßen erstellen. Nach dem Testen der erstellten Fahrstraßen über Stellen und Fahren oder dem Automatikbetrieb kann es an die Erstellung eines Gleisbildstellpultes gehen. Das Gleisbild von Win-Digipet kann hierbei als Vorlage dienen.

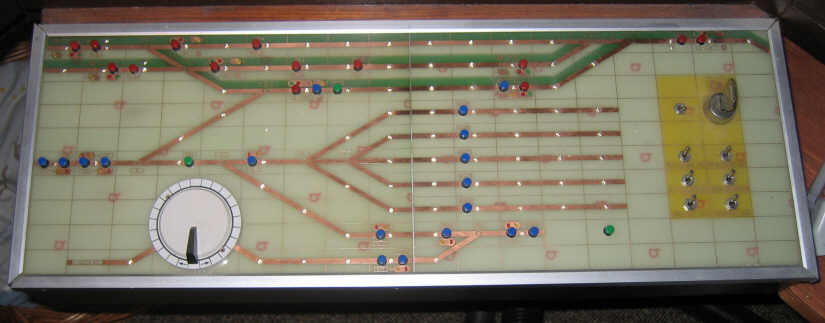

Es könnte dann z.B. so aussehen.

ein Gleisbildstellpult mit Hilfe von geätzten Kupferplatten, farblosen LED zur Gleisbesetztmeldung, Tastern usw.

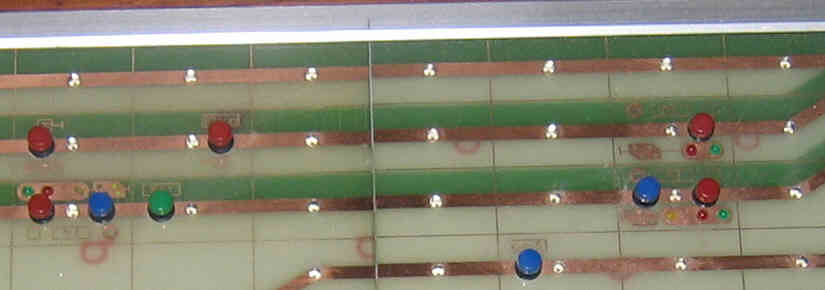

und hier einmal ein Ausschnitt des obigen Bildes. Sehr gut kann man hier die kupferfarbenen Gleise, Signale, LED und Taster sehen.

Eine Gleisbesetztmeldung auf dem externen Gleisbildstellpult, wie hier zu sehen, ist natürlich nicht unbedingt erforderlich. Erstens ist der Verdrahtungsaufwand nicht unerheblich und zweites hat man ja den Monitor von Win-Digipet, auf dem man die Zugfahrten verfolgen kann. Ich persönlich würde auch nur den von mir einsehbaren Bereich der Modellbahnanlage auf dem externen Gleisbildstellpult dar- stellen.
