Workshops zur Modellbahnsteuerung mit Win-Digipet

11a. Externes Gleisbildstellpult für die Steuerung der Modellbahn in Verbindung mit dem AK

Nachdem wir unser Gleisbildstellpult erstellt haben, geht es an die Verdrahtung desselben und das Anschließen an die Modellbahnanlage.

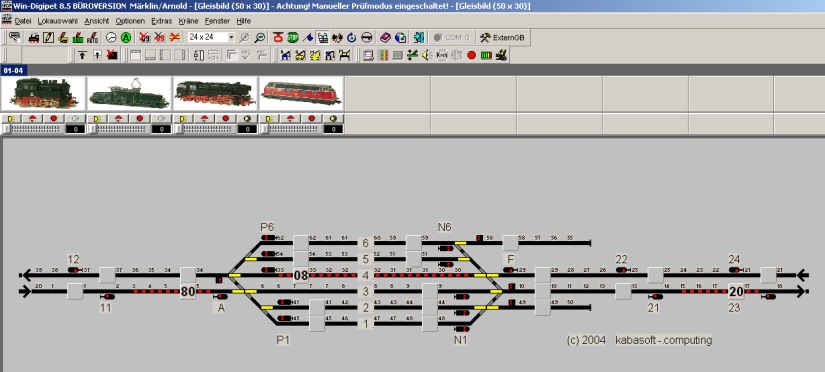

Als Beschreibungsgrundlage soll uns das folgende Gleisbild von Win-Digipet dienen.

Das soll unsere Vorlage für die weitere Beschreibung sein.

Es handelt sich hierbei um eine zweigleisige Strecke mit einem 6-gleisigen Bahnhof und anschließenden Strecken mit Blocksignalen. Die Signalbezeichnungen sind neben den Signalen, wie im Großbetrieb, angebracht und dienen mir jetzt zur Erläuterung der weiteren Arbeiten. Wer etwas mehr über die Signale und Signalbezeichnungen wissen will, kann sich hier informieren.

Um die Verdrahtung zu erklären, habe ich einen Schaltplan erstellt, der alle für die Zugfahrten erforderlichen Dinge, wie Taster, Spulen und Reed-Schalter usw., enthält.

Die für die Fahrstraßen erforderlichen Schaltungsteile habe ich für die beiden Fahrtrichtungen zusammengefasst.
